■　商品説明　■
スギハラの先端スプロケットノーズを簡単に交換するための便利なツールです。
T3-0JP ・ T3-8J ・ T3-3J の三種類のノーズキットを交換する事ができます。

■　商品詳細　■





■　ご使用方法(ノーズを抜く工程)　■
まず始めに上段画像の 『 装備品一覧 』 をご覧ください。
先端スプロケットノーズを交換したいガイドバーをご用意いただき、本体とアンビル(金床)と水平台(アシストブロック)を装着していきます。

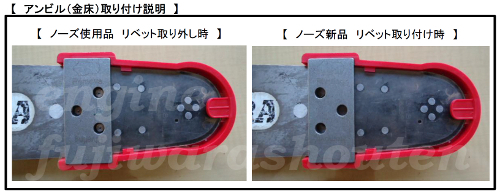

中段画像の 『 ノーズ使用品 リベット取り外し時 』 の通りにガイドバーとアンビル(金床)をセットしてください。
そして、下段画像の 『 使用状況&製品特徴 』 を参考にガイドバーの根元の方へ水平台(アシストブロック)をセットします。
これでセット完了です。
次にリベットを抜く作業に入ります。
下段画像の 『 使用状況&製品特徴 』 を参考に、上段画像 『 装備品一覧 』 のセンターポンチ&かしめ用ポンチ(圧入用)をセットして5回程度強めに打ち、リベットを緩めます。
次にの抜き用ポンチを使い、リベットが抜けるまで打ちます。
個人差がありますが、強めに叩かないと抜けません。

■　ご使用方法(かしめる工程)　■
まず先端を取り除いたガイドバーと新品のノーズをご用意いただき、ガイドバーに新品のノーズを差し込んでください。
本体とノーズとの接合部に段差がある場合は、ヤスリやグラインダーで修正してください。
また、接合部のレール面が直線である事を確認してください。
次に、上段画像 『 装備品一覧 』 の本体とアンビル(金床)とアシストブロックを装着していきます。
中段画像の 『 ノーズ使用品 リベット取り付け時 』 の通りにガイドバーとアンビル(金床)をセットしてください。
そして、下段画像の 『 使用状況&製品特徴 』 を参考にガイドバーの根元の方へ水平台(アシストブロック)をセットします。
これでセット完了です。
最後にノーズをかしめる作業に入ります。
下段画像の 『 使用状況&製品特徴 』 を参考に、上段画像 『 装備品一覧 』 のセンターポンチ&かしめ用ポンチ(圧入用)をセットして5回程度強めに打ち、リベット先端を広げます。
のかしめ用ポンチ(仕上用)を使い、リベットの先端がノーズ表面と同じくらいの高さになるまで打ちます。
以上で作業完了となります。

■　T3-0JP　適合ガイドバー　■
BM3U-0J40P ・ BM3U-0J42P ・ BM3U-0J45P ・ BC3U-0J40P ・ BC3U-0J42P ・ BC3U-0J45P ・ BC3U-0J50P

■　T3-8J　適合ガイドバー　■
BM3U-8J35 ・ BM3U-8J37 ・ BM3U-8J40 ・ BM3U-8J42 ・ BM3U-8J45 ・ BC3U-8J37 ・ BC3U-8J40 ・ BC3U-8J42 ・ BC3U-8J45 ・ BC3U-8J47 ・ BC3U-8J50 ・ BC3U-8J55 ・ BC3U-8J60 ・ BC3U-8J63 ・ BV3U-8J42 ・ BV3U-8J45 ・ BV3U-8J47 ・ ST2U-8J44

■　T3-3J　適合ガイドバー　■
ST2U-3J40 ・ ST2U-3J45
